Qual è la differenza tra un contattore ad alta tensione e un contattore a bassa tensione?

Quando si tratta del mondo dei sistemi di controllo elettrico, i contattori svolgono un ruolo fondamentale. In qualità di fornitore di contattori, ho assistito in prima persona alle diverse esigenze delle industrie che fanno affidamento su questi componenti essenziali. Una delle richieste più comuni che riceviamo riguarda la differenza tra contattori ad alta e bassa tensione. In questo blog approfondirò le principali distinzioni tra questi due tipi di contattori, esplorandone il design, le applicazioni e le caratteristiche prestazionali.

Progettazione e costruzione

La differenza più evidente tra i contattori ad alta tensione e quelli a bassa tensione risiede nella loro progettazione e costruzione. I contattori a bassa tensione sono generalmente progettati per l'uso in sistemi con tensioni fino a 1000 V. Spesso sono di dimensioni più ridotte e più compatti, il che li rende adatti ad un'ampia gamma di applicazioni, dai piccoli elettrodomestici ai quadri di controllo industriali. Questi contattori hanno solitamente una struttura semplice, con minori requisiti di isolamento e meccanismi di estinzione dell'arco meno complessi.

D'altro canto, i contattori ad alta tensione sono progettati per gestire tensioni superiori a 1000 V, raggiungendo talvolta decine o addirittura centinaia di kilovolt. A causa degli alti livelli di tensione, richiedono materiali isolanti più robusti e tecniche avanzate di estinzione dell'arco. La struttura dei contattori ad alta tensione è più grande e più pesante, poiché devono resistere alle elevate sollecitazioni elettriche associate al funzionamento ad alta tensione. Ad esempio, i contattori ad alta tensione possono utilizzare gas isolanti speciali come l'esafluoruro di zolfo (SF6) o ampolle sottovuoto per estinguere l'arco che si forma quando i contatti si aprono o si chiudono.

Arco - Meccanismi di spegnimento

L'estinzione dell'arco è una funzione fondamentale nei contattori, poiché l'arco che si forma quando i contatti si aprono può causare danni ai contatti e ad altri componenti. I contattori a bassa tensione utilizzano spesso semplici metodi di estinzione dell'arco, come bobine di spegnimento magnetico o scivoli d'arco. Le bobine di spegnimento magnetico utilizzano il campo magnetico generato dalla corrente per deviare l'arco in uno scivolo dell'arco, dove viene raffreddato ed estinto. Gli scivoli d'arco sono realizzati con materiali isolanti e sono progettati per dividere l'arco in archi più piccoli, aumentando la lunghezza del percorso dell'arco e riducendo la temperatura dell'arco.

I contattori ad alta tensione, tuttavia, richiedono meccanismi di estinzione dell'arco più sofisticati. Come accennato in precedenza, alcuni contattori ad alta tensione utilizzano il gas SF6, che ha eccellenti proprietà di estinzione dell'arco. Quando i contatti si aprono, il gas SF6 raffredda rapidamente l'arco estinguendolo rapidamente. Le ampolle in vuoto sono un'altra scelta popolare per i contattori ad alta tensione. In un'ampolla sotto vuoto, i contatti sono racchiusi in una camera a vuoto. Quando i contatti si aprono, l'ambiente sotto vuoto impedisce la formazione di un arco e qualsiasi arco esistente si spegne rapidamente a causa della mancanza di particelle ionizzate.

Applicazioni

Anche le applicazioni dei contattori ad alta e bassa tensione differiscono notevolmente. I contattori a bassa tensione sono ampiamente utilizzati in vari settori, tra cui l'industria manifatturiera, gli edifici commerciali e le applicazioni residenziali. Si trovano comunemente nei circuiti di controllo dei motori, nei sistemi di controllo dell'illuminazione e nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC). Ad esempio, in uno stabilimento di produzione, è possibile utilizzare contattori a bassa tensione per controllare l'avvio e l'arresto di piccoli motori, come motori di nastri trasportatori o pompe.

I contattori ad alta tensione, invece, vengono utilizzati principalmente nei sistemi di generazione, trasmissione e distribuzione di energia. Sono essenziali per la commutazione di circuiti ad alta tensione in sottostazioni, centrali elettriche e grandi impianti industriali. I contattori ad alta tensione vengono utilizzati per collegare o scollegare trasformatori, linee di trasmissione e altre apparecchiature ad alta tensione. Ad esempio, in una centrale elettrica, vengono utilizzati contattori ad alta tensione per accendere e spegnere i generatori, garantendo il funzionamento sicuro ed efficiente del processo di generazione di energia.

Caratteristiche prestazionali

In termini di prestazioni, i contattori ad alta tensione e quelli a bassa tensione hanno caratteristiche diverse. I contattori a bassa tensione hanno generalmente una velocità di commutazione più elevata, adatta per applicazioni che richiedono un controllo on-off rapido. Hanno anche una resistenza di contatto inferiore, che riduce le perdite di potenza e la generazione di calore. Tuttavia, la loro capacità di trasporto di corrente è relativamente limitata rispetto ai contattori ad alta tensione.

I contattori ad alta tensione, invece, sono progettati per gestire correnti e tensioni elevate. Hanno un potere di interruzione più elevato, il che significa che possono interrompere in sicurezza circuiti ad alta corrente senza causare danni ai contatti. Tuttavia, la loro velocità di commutazione è solitamente inferiore a quella dei contattori a bassa tensione, poiché le condizioni di alta tensione e corrente elevata richiedono più tempo per il processo di estinzione dell'arco.

Esempi dei nostri prodotti

In qualità di fornitore di contattori, offriamo un'ampia gamma di contattori ad alta e bassa tensione per soddisfare le diverse esigenze dei nostri clienti. Per applicazioni a bassa tensione consigliamo il ns3RT6023 - 1AN20 3RT6024 - 1AN20 Contattore. Questi contattori sono compatti, affidabili e adatti a una varietà di applicazioni di controllo motore.

Per esigenze di medio-basso voltaggio, il ns3RT6025 - 1AN20 3RT6026 - 1AN20 Contattorefornisce prestazioni e durata migliorate.

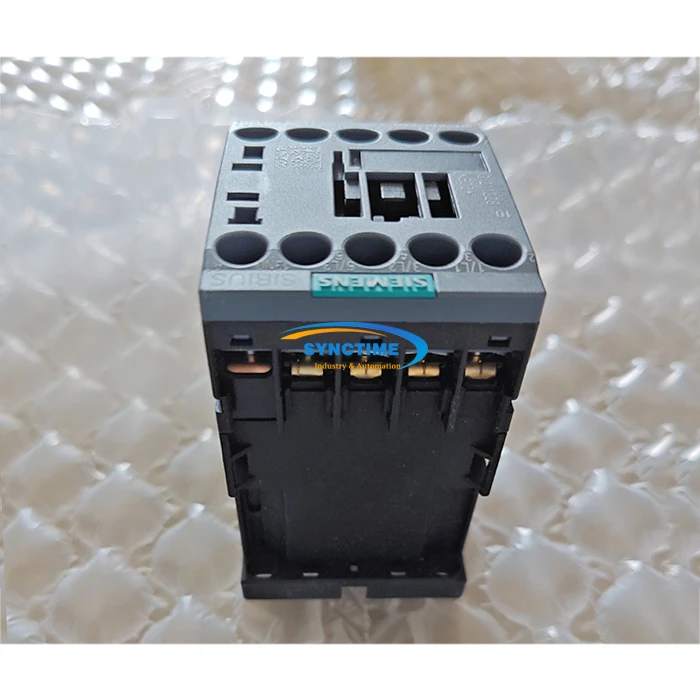

Nella gamma dell'alta tensione, il ns3RT2016 - Contattore 1AN21è un prodotto di prima scelta. È progettato con tecnologie avanzate di isolamento e estinzione dell'arco per garantire un funzionamento sicuro ed efficiente in ambienti ad alta tensione.

Conclusione

In conclusione, i contattori ad alta e bassa tensione presentano differenze distinte nel design, nei meccanismi di estinzione dell'arco, nelle applicazioni e nelle caratteristiche prestazionali. Comprendere queste differenze è fondamentale per selezionare il contattore giusto per la tua applicazione specifica. In qualità di fornitore di contattori, ci impegniamo a fornire ai nostri clienti contattori di alta qualità che soddisfino le loro esigenze specifiche. Che tu abbia bisogno di un contattore a bassa tensione per un progetto su piccola scala o di un contattore ad alta tensione per un sistema di alimentazione su larga scala, abbiamo l'esperienza e i prodotti per supportarti.

Se siete interessati ai nostri contattori o avete domande sui contattori ad alta e bassa tensione, non esitate a contattarci per l'approvvigionamento e ulteriori discussioni. Saremo lieti di collaborare con voi per trovare le migliori soluzioni di contattori per le vostre esigenze.

Riferimenti

• Manuale di ingegneria elettrica, terza edizione, a cura di Richard C. Dorf
• Analisi e progettazione del sistema energetico, quinta edizione, di J. Duncan Glover, Mulukutla S. Sarma e Thomas J. Overbye
• Tecnologia di controllo industriale, seconda edizione, di Raymond A. DeCarlo e Paul M. Lin
